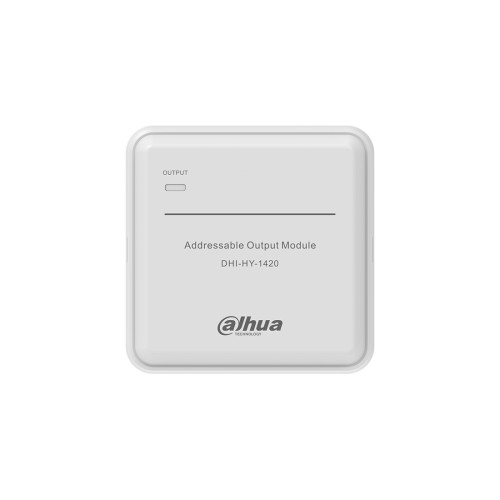

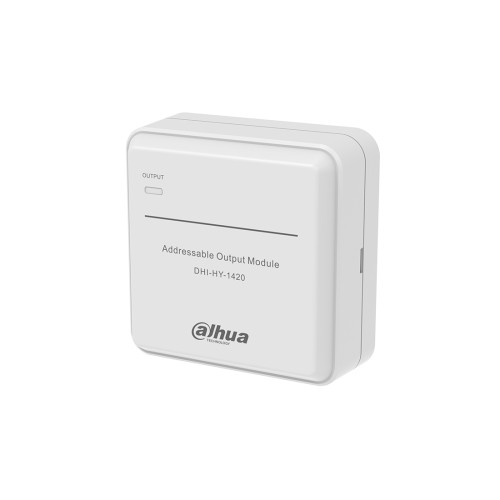

Адресный модуль управления Dahua DHI-HY-1420
Dahua DHI-HY-1420 — адресный модуль управления с одним выходом, предназначенный для управления периферийными устройствами в составе адресной системы пожарной сигнализации Dahua. Модуль подключается к совместимому адресному приемно-контрольному прибору Dahua и обеспечивает коммутацию нагрузки с параметрами до 30 В / 1 А.
Низкое токопотребление снижает нагрузку на адресную линию, а подключение без учета полярности упрощает монтаж и уменьшает вероятность ошибок. Световая индикация позволяет быстро определить текущее состояние выхода и наличие неисправности.
Основные преимущества
- один адресный выход для управления периферийным устройством;
- характеристики выхода — 30 В / 1 А;
- низкое токопотребление — 150 мкА в дежурном режиме;
- подключение линии связи без учета полярности;
- световая индикация дежурного режима, неисправности и состояния «Пожар»;
- максимальная длина линии связи — 1500 м;
- компактный корпус и простая установка на комплектное базовое основание;
- соответствие требованиям ТР ЕАЭС 043/2017.
Технические характеристики
| Параметр | Значение |
| Рабочее напряжение | 24 В (типовое) |
| Токопотребление в дежурном режиме | 150 мкА |
| Токопотребление в режиме «Пожар» | 8 мА |
| Характеристики выхода | 30 В / 1 А |
| Максимальная длина линии связи | 1500 м |
| Рабочая температура | от −10 до +55 °C |
| Температура хранения | от −20 до +65 °C |
| Относительная влажность | до 95%, без конденсации |
| Степень защиты | IP30 |
| Цвет | белый матовый |
| Размеры с основанием | 90 × 90 × 37 мм |
| Вес с основанием | 117 г |
| Сертификация | ТР ЕАЭС 043/2017 |
Индикация состояния выхода
- Дежурный режим: индикатор выключен.
- Неисправность: индикатор мигает каждые 2 секунды.
- Пожар: индикатор горит постоянно.
Особенности установки
Адрес модуля задается с помощью совместимого программатора. Линия связи подключается к клеммам 1 и 2 без учета полярности. Рекомендуемое сечение проводников — от 1 до 1,5 мм². Монтаж выполняется при отключенном питании в соответствии с проектной документацией и требованиями действующих нормативных документов.
Комплект поставки
- модуль управления DHI-HY-1420 — 1 шт.;
- базовое основание DHI-HY-MKDZ2 — 1 шт.;
- эксплуатационный документ — 1 шт.
